尺寸量測儀器 |
|

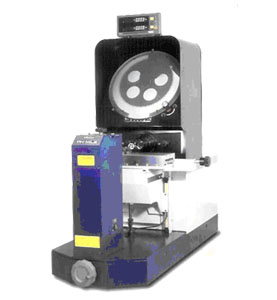

PH-14精密萬能臥式投影機
(日本Mitutoyo製)
|
|
| |
|
|
 |
| |
|
|
|
PH-14LS /
172-804A
|
|
投影像
|
倒立像
|
|
量測範圍X,Y軸
|
203*102mm |
|
最小解析度
|
0.001mm |
|
讀取裝置 |
光學尺 |
|
載物台載重量
|
45kg |
|
迴轉螢幕角度讀取
|
游標讀取.最小讀取量 : 2´ |
|
有效直徑 |
ψ356mm |
|
投影鏡頭 |
5x,10x(標準品),20x,50x,100x
|
|
倍率精度 |
螢幕周圍(超過ψ100mm):0.1%以下 |
|
反射 |
螢幕中央(ψ100mm以內):0.1%以下 |
|
透過照明 |
24V,150W鹵素燈泡(515530T) |
|
反射照明 |
24V,15鹵素燈泡(515530T) |
|
對焦移動量 |
50.8mm |
|
電源 |
AC100V,120V,130V,230V,240V |
|
本體質量 |
152G |
|
|
|
|
 |
|
|
|
