尺寸量測儀器 |
|

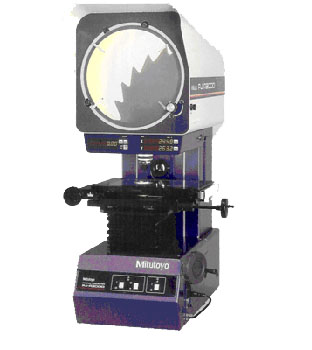

PJ-A3000系列投影機 (日本Mitutoyo製)
|
|
| |
|
|
 |
| |
|
|
|
PJ-A3005D-50
302-704C
|
PJ-A3010F-100
302-703C |
PJ-A3005F-150
302-702C |
|
|
XY軸量測範圍
|
50*50mm
|
100*100mm |
150*50mm
|
200*100mm
|
|
光學尺解析度
|
電子式測頭0.001mm/
光學尺0.001mm |
|
最大工作高度
|
123.5mm
|
91mm |
103.5mm |
92.5mm
|
|
投影幕直徑 |
315mm
|
|
物鏡
|
10x標準品,(5x,20x,50x,100x選購品) |
|
透過照明
|
24V,150W
|
|
斜反射照明 |
|
|
X,Y顯示器 |
內崁式置於投影幕右下方
|
|
角度顯示器 |
內崁式置於投影幕左下方
\ 解析度: 1'或
0.01° \
ABS/INC模式切換
|
|
最大工作高度 |
123.5mm |
91mm |
103.5mm |
92.5mm |
|
|
|
|
 |
|
|
|
|
|
