尺寸量測儀器 |

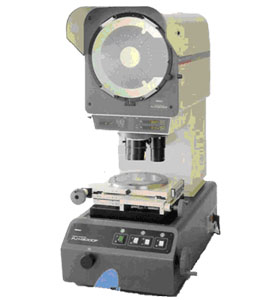

PJ-H3000精密萬能投影機
(日本Mitutoyo製)
|
|
|
|
|
|
|
|
PJ-H3005T1-50
|
PJ-H3005FT1-100 |
PJ-H3010FT1-200 |
|
XY軸量測範圍
|
50*50mm
|
100*50mm |
200*100mm |
300*100mm
|
光學尺解析度
|
0.001mm/0.0005mm |
最大工作高度
|
105mm |
投影幕直徑 |
306mm |
物鏡
|
10x標準品,(5x,20x,50x,100x選購品) |
透過照明
|
24V,150W |
斜反射照明 |
24V,150W |
X,Y顯示器 |
內崁式置於投影幕右下方
|
角度顯示器 |
內崁式置於投影幕左下方
\ 解析度: 1'或
0.01° \
ABS/INC模式切換
|
機台重量 |
180kg |
180kg |
181kg |
182kg |
|
|
|
|
|
