尺寸量測儀器

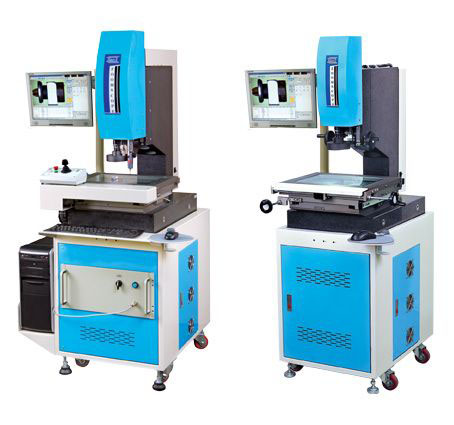

影像量測儀 ZS 系列



機械規格

機型/代號
ZS-3020V/VP/CNC ZS-4030V/VP/CNC ZS-5040V/VP /CNC

X-Y軸移動範圍(mm)

Range-X-Y axis(mm)
300×200 400×300 500×400

Z軸移動範圍(mm)

Range-Z axis (mm)

130(V)/200 130(V)/200 130(V)/200
光學尺(Resolution)
Renishaw 0.4um

線性精度(Accuracy)

U1=3+(6L/1000)um  U2=4+(6L/1000)um

基座Y(Machine base-Z axis)

花崗石符合DIN00級 Granite(complied with DIN 00 level)

主軸(Main shaft)

花崗石符合DIN00級 Granite(complied with DIN 00 level)
Z軸(Z axis) 花崗石符合DIN00級 Granite(complied with DIN 00 level)

重量(Weight)

220KG 250KG 520 KG

主機尺寸L×W×H(mm)

Dimension L×W×H(mm)
680×500×1500 680×600×1500 1000×1000×1700


電器控制規格

  ZS-3020V/VP
ZS-4030V/VP
ZS-5040V/VP
ZS-3020V/VP–CNC
ZS-4030V/VP–CNC
ZS-5040V/VP–CNC
CCD CAMERA
日本SENTECH 41萬Pixel  Japanese SENTECH (410,000 Pixel)

 PROBE(兩機一體)

VP:英國Renishaw MCP接觸式測頭
VP:English Renishaw MCP touch-tigger probe

鏡頭*1(Lens Magnificatoin*1)

0.7-4.5X(28-180X)
表面照明(白光)Surface illumination
LED環形光(可16分割)   Circular LED light(capable of 16 division)

輪廓照明(白光)Contour illumination

LED
MI2.5/3D手動(MI2.5/3Dmanual)
MI2.5/3D手動(MI2.5/3Dmanual)
MI2.5D/3D -CNC

驅動(Driver)

手動 (Manual)
日系AC伺服馬達(AC Servo motor)

控制方法(Controlling method)

X-Y軸可快速移動,Z軸手動
X-Y axis-quick release ,Z axis-manual
搖桿&CNC(Joystick&CNC)

電力供應(Power supply)

100-240V/1KVA 220/3KVA

Remark:  *1選購同軸光及增倍鏡  *1. Co-axial zoom lens and auxiliary lens
